聚（jù）碳PC

簡介

聚（jù）碳酸酯是在分子鏈中含（hán）有碳酸酯的一類高分子化合物的總稱，英文（wén）名Polycarbonate, 簡稱PC。PC是一種無定型、無臭、無（wú）毒、高度透明的無色或微黃色熱塑性（xìng）工程塑料。聚碳酸酯是一種（zhǒng）新型的熱塑性塑料，透明度達90%，被譽為透明金屬（shǔ）。剛硬而有韌（rèn）性，具有高抗衝擊性，高度的尺寸穩定性和範圍很寬的使用溫度，良好（hǎo）的（de）絕緣性（xìng）及耐（nài）熱性（xìng）和無毒性。

屬性及鑒別

聚碳酸酯燃燒特性：慢燃，離火後慢熄，火（huǒ）焰呈黃色（sè），黑煙碳束。燃燒後（hòu）塑料熔融，起泡（pào），發出特殊的花果（guǒ）臭氣味。聚碳酸酯比重1.20，透明，本色呈（chéng）微（wēi）黃（huáng）。

聚碳酸酯性能：聚碳酸酯樹脂通過共聚（jù），共混，增強等途徑發（fā）展（zhǎn）了（le）很多改性品種。聚碳（tàn）酸酯是抗衝擊韌性為一般熱塑（sù）料（liào）之冠（guàn），尺寸穩定性（xìng）很好．耐熱（rè）性教好，可在（zài）-60～120度下長期使用，熱變（biàn）溫度130～140玻璃化溫度149度熱分解大於310度（dù）．聚碳酸酯極性小，玻璃溫度（dù）高，吸（xī）水率低，收縮率（lǜ）小，尺寸精度高，對光穩定，耐候性好．熔融粘度和（hé）注射溫度（dù）降低，因而（ér）易於加工（gōng）成形。聚碳酸酯與此20~40%的（de）ABS樹脂（zhī）共混後，具有優良的綜合性能，它既有聚碳酸酯樹脂的（de）高機械強度和耐熱性，又具有（yǒu）ABS的流動性好，便於加工的特點，各（gè）項性能指標（biāo）大都介於聚碳（tàn）酸酯（zhǐ）和ABS之間

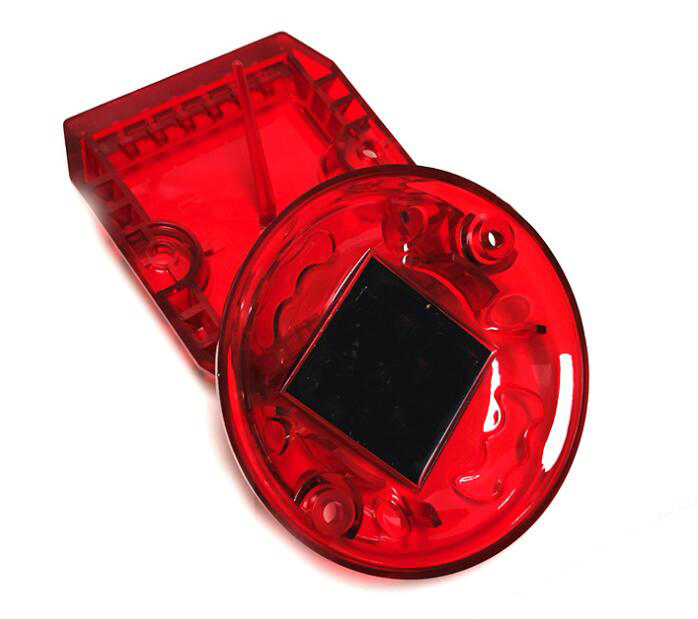

加工方法用途聚碳酸酯主（zhǔ）要用於生（shēng）產工業製品，用來代替金屬及其它合（hé）金，在機械工業上作耐衝擊及高強度的零部件。玻璃（lí）纖維增強（qiáng）聚（jù）碳酸（suān）酯具有類似（sì）金屬的特性（xìng），可代替銅，鋅，鋁等壓鑄件。聚碳酸酯可以進行注射成形（xíng），擠出成形，吹（chuī）塑成形，旋轉成形，真空成形和（hé）溶劑鑄造（zào）膜片等技術。製（zhì）件（jiàn）還可以機械加工，常溫衝孔，鋸切及焊接和粘合。聚碳酸酯樹脂的注（zhù）射成形，一般采（cǎi）用螺杆式注射機進行。料筒溫度：250~320℃，注射壓力：50～80MPa，模（mó）具溫（wēn）度：85~120℃，螺杆轉（zhuǎn）速：40～60次/min，成（chéng）品熱處理：先（xiān）在100～105℃的烘箱中烘（hōng）烤10分鍾（zhōng），然後在120～125℃再烘烤30分鍾，自然冷卻到常溫即可。PC可注塑、擠出（chū）、模壓、吹塑（sù）、熱成型、印刷、粘接（jiē）、塗覆（fù）和機加工，最重要的（de）加工方法是注塑。成型之前必須預（yù）幹燥，水分含量應低（dī）於0.02%，微量水份在高溫下加工會使製品產生白濁色澤，銀絲和氣泡，PC在室（shì）溫下具有相當大的強迫高彈形變能力。衝擊韌（rèn）性高，因（yīn）此可進行冷壓，冷拉，冷輥壓等冷成型（xíng）加工。擠出用PC分子量應大於3萬（wàn），要（yào）采用漸變壓縮型螺杆，長徑比1：18~24，壓縮比1：2.5，可采用擠出吹塑，注-吹、注（zhù）-拉-吹法成型高質量，高透明瓶子。

優/缺（quē）點

聚碳酸酯，具（jù）有優良的物理機械性能（néng），尤其是耐衝擊性優異（yì），拉（lā）伸強度、彎曲強度、壓縮強度高；蠕變性小，尺寸（cùn）穩定（dìng）；具有良好的耐熱性和耐低溫性，在較寬的溫度範圍內具有穩定的（de）力學（xué）性能，尺（chǐ）寸穩定（dìng）性，電性能和阻燃性，可（kě）在 -60~120℃下長期使用；無明顯熔點，在 220-230℃呈熔融狀態；由於分子鏈剛性大，樹（shù）脂熔體粘度大；吸水率小，收縮率小，尺寸精度高，尺寸穩定性好，薄膜透（tòu）氣性（xìng）小；屬自熄性材料（liào）；對（duì）光穩定，但不（bú）耐紫外光，耐候性好（hǎo）；耐油、耐酸、不耐強堿、氧化性酸及胺、酮類，溶於氯化（huà）烴類和芳香族溶劑，長期在水中易引起水解（jiě）和開裂，缺點（diǎn）是因抗疲勞強度差，容易產生應力（lì）開裂，抗溶劑性差，耐（nài）磨（mó）性欠佳。
